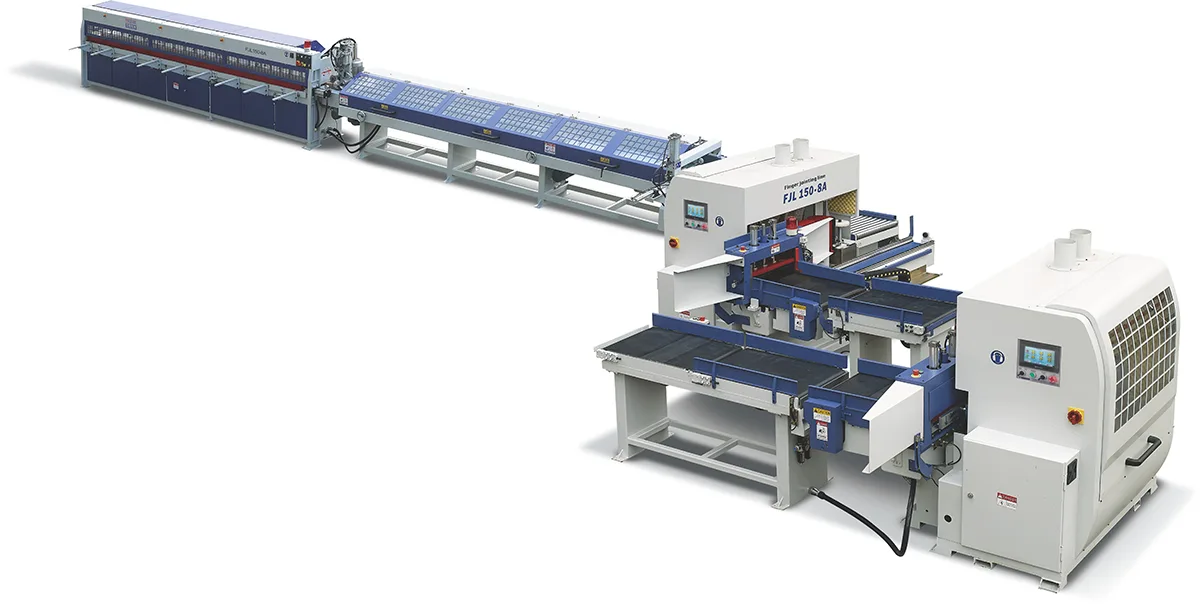

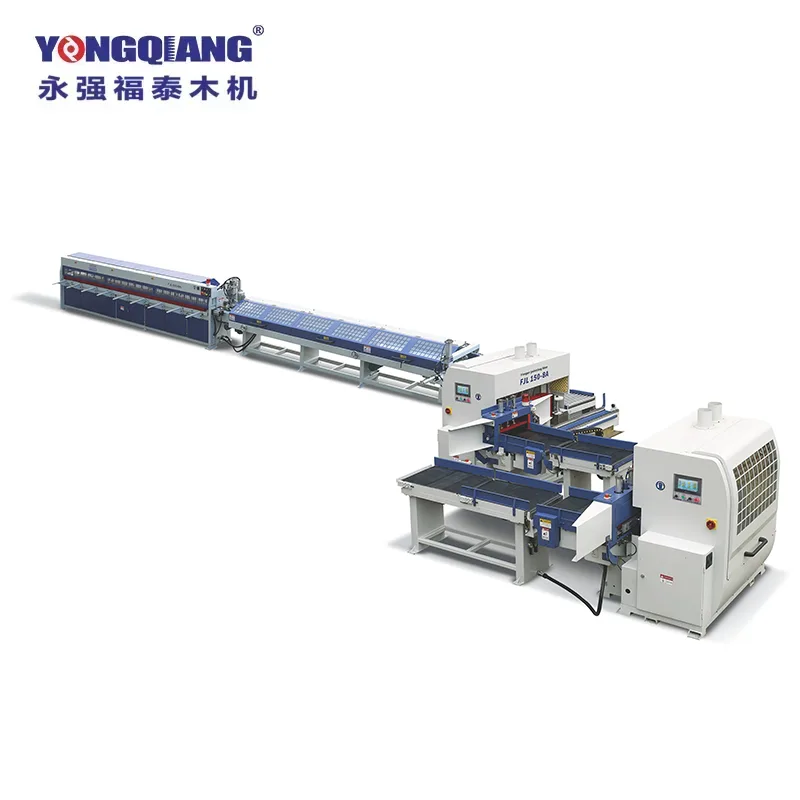

수평 자동 핑거 조인트 라인

Yongqiang Futai 수평 자동 핑거 조인트 라인은 가구 제조, 건축 엔지니어링, 바닥재 생산, 목재 문 가공 및 기타 분야에서 널리 사용됩니다. 단단한 목재 짧은 재료 확장, 목재 사각 접합, 핑거 조인트 보드 생산 등과 같은 시나리오에 적합하여 고객이 목재 활용률을 향상시키고(활용률 20% 이상 증가) 원자재 비용을 절감하는 데 도움이 됩니다.

문의 보내기

제품 설명

Yongqiang Futai 수평 자동 치아 연결 라인은 견고한 목재 가공, 가구 제조 및 건축 목재 산업을 위해 특별히 설계된 완전 자동 치아 연결 생산 라인입니다. 고속 치아 개방, 정밀한 접착제 코팅, 수평 도킹 및 안정적인 압력 경화라는 네 가지 핵심 기능을 통합합니다. 짧은 목재 연장을 원스톱으로 완료하여 목재 활용도와 생산 효율성을 크게 향상시킵니다. 전통적인 수동 치아 연결을 대체하기 위해 선호되는 자동화 목공 기계입니다.

핵심 강점

1. 완전 자동화된 작업으로 인건비 50% 절감: 로딩, 공급, 톱니 열림, 접착, 도킹, 압축 및 배출이 수동 개입 없이 완전 자동화되어 대규모 단단한 목재 톱니 접합 생산 라인에 적합합니다.

2. 고정밀 치아 결합 공정, 접합 강도는 국가 표준을 충족합니다. CNC 치아 접합 기술을 사용하여 치아 모양이 균일하고 물림이 단단하며 접합 강도가 목재 몸체의 강도 이상입니다. 가구 목재, 바닥 기판, 건축 목재 등 고급 시나리오에 적합합니다.

3. 생산 능력이 3배 증가한 효율적인 생산: 분당 8-15미터의 처리 속도, 폭 20-120mm, 두께 10-60mm의 목재를 연속적으로 처리할 수 있으며 일일 생산 능력은 10톤 이상이며 산업용 목재 접합 배치 주문을 충족합니다.

4. 안정적이고 내구성이 뛰어나며 글로벌 작업 조건에 적합합니다. 전체 기계는 방진 및 부식 방지 기능이 있는 두꺼운 강판과 수입 전기 부품을 채택하여 고온 및 고습과 같은 복잡한 환경에 적합하며 압력 없이 24시간 동안 지속적으로 작동할 수 있어 국제 목공 기계 안전 표준을 충족합니다.

5. 작동하기 쉬운 지능형 제어 시스템: 매개변수 사전 설정, 결함 자체 검사, 원클릭 시작을 지원하는 PLC 지능형 콘솔을 갖추고 있어 작업자는 1시간 안에 시작할 수 있어 전문적인 목공 장비 작동에 대한 임계값을 줄일 수 있습니다.

장비 구성 요소

Yongqiang Futai 수평 자동 기어 연결은 컴팩트한 구조와 조화로운 연결을 갖춘 6개의 모듈로 구성되어 기어 연결 장비의 안정적이고 효율적인 작동을 보장합니다.

1. 자동 공급 기계 : 공압식 분류 + 서보 공급, 목재의 정확한 위치 지정, 방해 방지, 다양한 길이의 단단한 목재 재료의 자동 분류에 적합합니다.

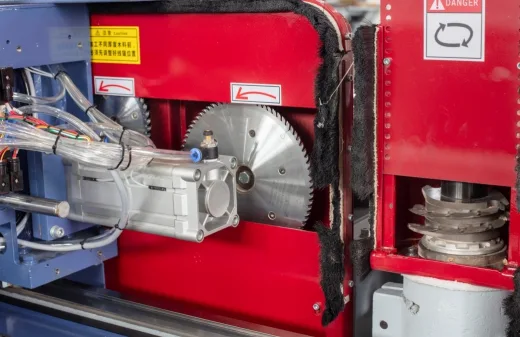

2. 고속 기어 절단기: 수입 합금 절단 도구, 수평 치아 프로필 절단, 조정 가능한 치아 피치/깊이(표준 치아 피치 4-6mm), 매끄럽고 버가 없는 절단 표면.

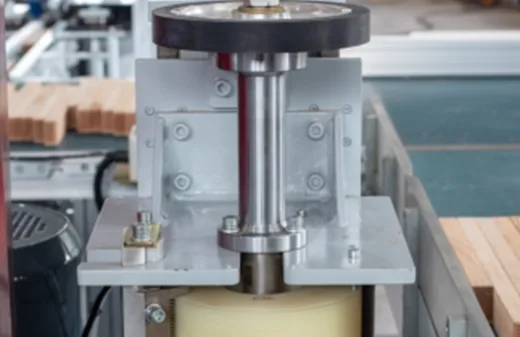

3. 정확한 접착제 코팅 시스템: 고압 분무 접착제 코팅, 균일한 접착제 층, 제어 가능한 복용량, 환경 친화적인 목공 접착제에 적합, 접착제 오버플로 없음, 폐기물 감소, 글로벌 환경 표준에 부합합니다.

4. 수평 도킹 스테이션: 가변 주파수 모터로 구동, 밀리미터 수준의 정밀한 도킹, 목재 자동 정렬, 접합의 직진도가 0.5mm 이하인지 확인합니다.

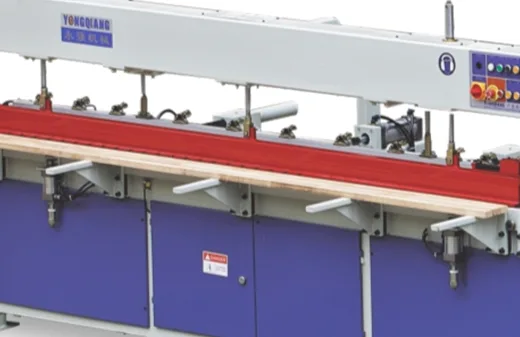

5. 압력 안정화 및 경화 기계: 수압 안정화(조정 가능한 압력 5-15MPa), 빠른 접착 및 경화, 대기 시간 단축, 치아 접합 목재의 안정성 향상.

6. 자동 배출 랙: 완제품이 자동으로 운송 및 적재되므로 수동 처리가 필요 없으며 연속 생산 라인의 폐쇄 루프 작업에 적응됩니다.

핵심 기술 매개변수

주요 기술 매개변수	FJL150-8A
인피드 길이	150-820mm
성형 두께	20-150mm
최대. 셰이퍼 작업 테이블의 작업 폭	590mm
셰이퍼 스핀들 직경	Φ50mm
셰이퍼 스핀들 속도	5600rpm
호거 스핀들 직경	Φ30mm
호거 스핀들 속도	4500rpm
셰이퍼 스핀들 파워	15kw×2
호거 파워	5.5kw×2
스코어링 톱 파워	0.75kw×3
셰이퍼의 총 컨베이어 전력	0.75KW×2+1.8KW×2
벨트 컨베이어의 총 전력	2.25kw
롤러 컨베이어의 총 출력	2.25kw
체인 컨베이어의 총 전력	3.75kw
작동 공기압	6-8바
집진기의 바람 측정	9000m3/h
누르는 두께	20-80mm
누르는 폭	30-150mm
최대 압착 길이	6040mm
프레스용 톱날 출력	4kw
프레스용 유압시스템 동력	3.7kw
프레스용 총 컨베이어 전력	1.85kw
최대. 추력	7500kg
총 모터 출력	66.15KW
치수 고정	19500X6000mm

애플리케이션 시나리오

고급 원목 가구: 식탁 의자/소파 다리, 테이블 다리, 프레임 재질 톱니 조인트

건물 목재: 건설 현장 목재, 침목 및 용골 연장

바닥 기판: 원목 바닥 블랭크, 다층 코어 보드 접합

나무로 되는 문 산업: 단단한 나무 문 코어, 문틀 철사, 문틀 물자 연장

왜 Yongqiang Futai를 선택해야 할까요?

Yongqiang Futai는 기어 연결 생산 라인, 핑거 연결 장비 및 목재 접합 기계의 핵심 분야에 중점을 두고 15년 동안 자동화된 목공 기계의 연구 개발에 깊이 참여해 왔습니다. 20개 이상의 특허기술을 보유하고 있으며, 그 제품은 전세계 30여개국(유럽, 미국, 동남아, 중동 등)으로 수출되고 있습니다. CE 및 ISO9001 국제 인증을 통과했으며 중국의 전문 기어 연결 장비 제조 상표 기업입니다.

우리는 독창적인 디자인, 정밀한 제조 및 글로벌 서비스를 고수합니다. 각 장치는 공장에서 출고되기 전에 72시간의 지속적인 테스트를 거쳐 무장애 배송을 보장합니다. 우리는 글로벌 고객이 걱정 없는 조달을 보장하기 위해 12개월 보증, 평생 기술 지원, 해외 현장 설치 및 디버깅 서비스를 제공합니다.
